Gerador de Energia Solar Inversão de Fluxo Growatt Sem Estrutura

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

Esse Sistema Gerador Fotovoltaico com potência de 81,200 KWp,é composto por:

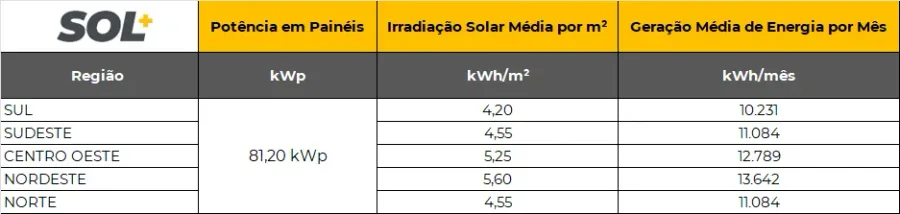

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

INVERSOR GROWATT MAX 50KTL3-XL2 50KW TRIFASICO 220V 8MPPT AFCI

Principais Características:
98,8% de eficiência máxima
Até 1,8x relação CC/CA
Digitalização e diagnóstico I/V inteligente
Proteção contra surtos CC e CA DPS Tipo II
Proteção IP65 e C5
Proteção AFCI

Entrada CC:
Maxima potência FV recomendada: 90000W
Máxima tensão de entrada: 800V
Tensão de partida: 195V
Tensão nominal de entrada: 370V
Intervalo de tensão MPPT: 180-800V
Intervalo de tensão para máxima eficiência: 360-650V
N° de entradas MPPT independentes: 8
Nº de Strings FV por MPPT: 2
Máxima corrente de entrada: 45A
Máxima corrente CC de Curto-Circuito: 56.5A
Tipo de conexão CC: H4 (máx. 6 mm²)

Saída CA:
Potência ativa de saída nominal @45°C: 50000W
Máxima potência aparente de saída @45°C: 55000VA
Máxima corrente de saída CA: 144.3A
Tensão CA nominal (3/N/PE): 220V
Faixa de tensão CA: 176-280V
Frequência nominal e faixa de frequência da rede: 50-60Hz/45Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: OT Terminal

Eficiência:
Eficiência máxima e Europeia: 98,8% / 98,3%

Proteções:
Proteção polaridade reversa CC: Sim
Chave seccionadora CC: Sim
Proteção contra surtos CA e CC (DPS): Tipo II / Tipo II
Monitoramento de resistência de isolamento: Sim
Proteção de curto-circuito CA: Sim
Monitoramento de falta à terra: Sim
Proteção anti-ilhamento: Sim
Proteção AFCI: Sim

Comunicação:
Wi-Fi | RS485

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP65
Consumo durante a noite: < 1W
Intervalo da temperatura ambiente operacional: -30 a 65°C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: Resfriamento forçada
Máxima altitude de operação: 4.000m
Display: LED, WiFi+APP

Conformidades:
CE, IEC 62116, IEC 61727, CQC, VDE 0126, VFR 2014, EN 50549-1, C/10/C11, UNE 206007, G99 ROHS, CEI 0-21/0-16, N4105&N4110, UNE 206006, MEA, PEA, KSC8565

Dados Físicos:
Dimensões (LxAxP): 970x640x345mm
Peso: 84kg

Registro INMETRO: 002936/2025

Módulo Solar Bifacial Eagle Pro-66HD 700W | HJT | 132 células | Vidro Duplo | Frame Silver

Alta potência, mais geração e durabilidade incomparável
O painel solar ERA Solar Eagle Pro-66HD entrega potência de até 700W com tecnologia bifacial HJT (Heterojunction), ideal para projetos que exigem máxima eficiência e confiabilidade. Com células half-cut de 132 unidades, estrutura em vidro duplo temperado e eficiência de até 23,5%, este módulo se destaca em grandes usinas e sistemas comerciais de alta performance.

Garantias e Certificações:
15 anos de Garantia de Produto
30 anos de Garantia Linear de Potência
1% de degradação no 1º ano
0,3% de degradação anual (anos 2 a 30)
90,3% de potência garantida até o 30º ano

Certificações que Garantem Segurança, Qualidade e Desempenho
O módulo ERA Solar Eagle Pro-66HD é certificado pelos principais órgãos internacionais, comprovando sua eficiência, durabilidade e segurança elétrica. Com homologação INMETRO e normas IEC reconhecidas globalmente, este painel foi testado em condições extremas para garantir a performance por décadas. Além disso, sua produção segue rigorosos sistemas de gestão de qualidade, meio ambiente e segurança ocupacional (ISO 9001, 14001 e 45001), assegurando que cada unidade entregue reflita o mais alto padrão de fabricação solar do mercado.
Certificações: IEC61215, IEC61730, INMETRO, ISO9001, ISO14001, ISO45001
Registro immetro 012886/2024
Mais segurança para seus projetos.
Mais confiança para seu investimento.
Mais compromisso com o futuro.

Características Técnicas Principais:
Potência Máxima (Pmax): até 700W
Tolerância Positiva: 0 ~ +5W
Eficiência Máxima: até 22,55%
Tecnologia: Bifacial HJT Half Cell (célula de heterojunção com estrutura bifacial)
Células: 132 células (66 Half Cut)
Dimensões do Módulo: 2384 × 1303 × 30/33/35 mm
Peso: 33,5 (a depender da versão de espessura)
Vidro Frontal e Traseiro: Vidro temperado de baixo teor de ferro – 2.0 mm (dupla face)
Conectores: MC4 compatível, cabos de 4mm² (350mm positivo / 250mm negativo)

Desempenho Elétrico (STC):
Tensão de Circuito Aberto (Voc): até 48,60V
Tensão no Ponto de Máxima Potência (Vmp): até 40,52V
Corrente no Ponto de Máxima Potência (Imp): até 17,35A
Corrente de Curto-Circuito (Isc): até 18,40A

Informações de transporte
37 Unidades por PLT
18 PLT por Container
20 PLT por Carreta

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.

Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.

Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea

Sistema Grid zero para inversão de fluxo CPFL / CEMI até 75KW

Inversão de fluxo de energia solar é quando a geração de energia solar excede a demanda local e o excedente é injetado na rede elétrica. Isso ocorre principalmente em horários de pico de produção solar, como ao meio-dia.

A solução é GRID ZERO
Pare de se preocupar com a inversão de fluxo – A solução é GRID ZERO
Se você atua nas áreas atendidas pela CEMIG ou CPFL, sabe que a inversão de fluxo pode atrasar projetos, gerar custos extras e até impedir a homologação do seu sistema solar. Com o GRID ZERO, seu sistema é projetado para não injetar energia excedente na rede, evitando problemas de aprovação e garantindo conformidade total com as exigências dessas concessionárias.

Com o GRID ZERO, você decide quando e quanto injetar energia.
Sem risco de indeferimento por inversão de fluxo, o sistema é configurado para atender às regras da concessionária e, quando liberado, permite controlar a injeção de potência por faixa horária - maximizando ganhos e protegendo sua operação.

Normas e Regulamentações para Sistemas GRID ZERO
A implantação de sistemas GRID ZERO – especialmente em baixa e média tensão – exige conformidade com normas técnicas e regulamentos das concessionárias e órgãos competentes. Esses sistemas, projetados para evitar a injeção de energia excedente na rede, precisam atender às exigências específicas para garantir aprovação, segurança operacional e conformidade regulatória.

Limite de exportação por janela de tempo (Zero/Limit Export por Time-of-Day):
Defina setpoints de kW por faixa horária (ex.: 0 kW ao meio-dia em alimentadores críticos; 10–20% da potência nominal em outras janelas).
Implementável via EMS/AGF, inversores com anti-reverse power e TCs no ponto comum de acoplamento (PCC).

Exemplo de política horária (ilustrativa)
08h–11h: Export limit máx. 10% da potência do inversor
11h–14h: Zero Export (bateria priorizada + curtailment)
14h–17h: Export limit máx. 20%
17h–22h (ponta): Sem exportação; bateria descarrega para reduzir compra

Principais referências normativas:
CEMIG NTC 903110 (24/07/2024) – Atendimento a Clientes no Ambiente de Contratação Livre.GED-16789 – Procedimento para implantação ou adequação do Sistema de Medição para Faturamento (SMF) – Classes de tensão A4 e A3a. GED-17320 – Procedimento para implantação ou adequação do SMF para Consumidores Livres, Especiais ou Cativos.ND.5.31 – Requisitos para conexão de acessantes produtores de energia elétrica em Média Tensão.Manual CEMIG SMF_REV – Diretrizes para sistemas de medição para faturamento em consumidores livres.
ENERGISA NDU 020 – Conexão de gerador particular com a rede de distribuição.
NDU 020 – Conexão de gerador particular com a rede de distribuição.
NDU 045 – Conexão de autoprodutor e produtor independente de energia.

O que a GRID ZERO entrega para o integrador
Projeto elétrico completo em conformidade com as normas.
Homologação junto à concessionária sem retrabalho.
Configuração técnica para eliminação da inversão de fluxo.
